Ny Power Integrations TFS764HG dia integranina manan-tsaina sy mandroso, natao ho an’ny fampiharana famadihana hery tsy mivantana (offline power conversion) izay mitaky fahombiazana ambony. Izy io dia natokana ho an’ny Integrated Circuit (PMIC) ho an’ny fitantanana hery izay manana fahaiza-mamadika AC ho DC tsy mahazatra.
Ity fitaovana vaovao ity dia mampiasa ny topology Flyback sy Forward, miasa amin’ny tahan’ny fifindrana 66kHz, izay manome fahombiazana sy fahamendrehana amin’ny fiovan’ny hery. Noforonina ho an’ny tontolo mavesatra sy manahirana, ny TFS764HG dia maneho faharetana hafanana miavaka, miasa tsy misy tohiny amin’ny mari-pana manomboka amin’ny -40°C ka hatramin’ny 150°C.
Ny endrika fototra dia ahitana mekanisma fiarovana amin’ny lesoka rehetra, toy ny famerana ny currents, fiarovana amin’ny hafanana be loatra, over-voltage, ary fiarovana amin’ny fohy (short-circuit). Manohana ny mari-pana fidirana manomboka amin’ny 11.1V hatramin’ny 13.4V izy io, miaraka amin’ny voltase fanombohana amin’ny 12.1V, izay mahafahana manitsy amin’ny karazany samihafa amin’ny famatsiana herinaratra.
Miaraka amin’ny fahafahana mitantana hery hatramin’ny 414W sy ny fahaiza-mikapoka ny voltase hatramin’ny 530V hatramin’ny 725V, ity integranina ity dia manokana ho an’ny sehatra indostrialy, elektronika ho an’ny mpanjifa, ary fitantanana herinaratra izay mitaky fahamendrehana avo sy fiarovana mitsitaita. Izy io dia mampiditra switch anatiny ary mitazona cycle duty 70%, izay manatsara ny fahombiazan’ny fiovam-pamatsiana.
Ny TFS764HG dia fonosina amin’ny rafitra 16-eSIPB/ESIP-16 miaraka amin’ny pin fanao, manohana ny fametrahana amin’ny alalan’ny lavaka, ary mahafeno ny fenitra RoHS tsy misy loatra amin’ny vy mety miteraka loto. Ny haavon’ny fahatsapana hamandoana ao aminy dia 1, izay miantoka fa afaka miasa tsara na dia amin’ny toe-javatra mavesatra indrindra.
Models mitovy na safidy hafa ao amin’ny andian’ny Power Integrations HiperTFS, toy ny TFS763, TFS765, ary TFS766, dia manolotra asa mitovy fa misy fanovana kely amin’ny fepetra takiana hamadihana hery.
Ity integranina ity dia vahaolana manara-penitra ho an’ny mpamorona sy injeniera mitady singa fanovàna herinaratra kely, mahomby, ary matanjaka, miaraka amin’ny fiarovana anatiny maro izay manome fahatokisana amin’ny fampiharana isan-karazany.
TFS764HG Toetra ara-teknika fototra
Ny toetra ara-teknika lehibe amin'ny TFS764HG dia ahitana fiaviana avy amin'ny Power Integrations, miaraka amin'ny andiany HiperTFS. Izy io dia manana nomerao an'ireo singa mpanamboatra, manampy amin'ny famantarana ny vokatra manokana. Izy io dia natao ho an'ny fitantanana herinaratra amin'ny alàlan'ny fomba fanovàna mivantana, mifanentana amin'ny ciruits mitsitsy sy maharitra.

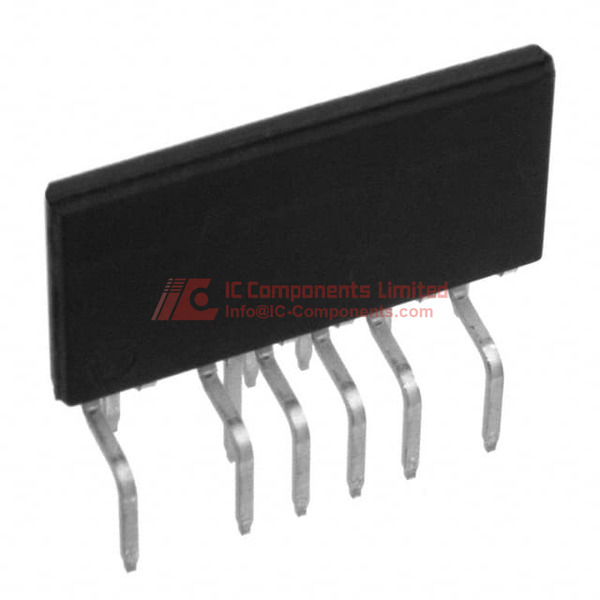

TFS764HG Habe fonosana
Karazana: Tavoahangy, Fitaovana: Plastika sy Silika, Habe: 16-eSIPB, Fandaharana ny Pin: 16-SSIP, 12 Fitaovana MPampiasa, Pad Fivoahana, Pins Formed. Hasaroboka Thermal: Temperatura miasa -40°C hatramin'ny 150°C (TJ). Toetran'ny herinaratra: Herinaratra - Fampiasa (Vcc/Vdd) 11.1 V hatramin'ny 13.4 V, Frequency - Switch 66kHz.
TFS764HG Fampiharana
Ny TFS764HG avy amin'ny Power Integrations dia natokana manokana ho an'ny converter AC-DC sy switcher offline, ampiasaina amin'ny circuit fanaraha-maso herinaratra ao anatin'ny electronic manam-pahaizana, rafitra indostrialy, ary fitaovam-pifandraisana.
TFS764HG Endri-javatra
Ny TFS764HG dia manolotra Flyback Offline Converter, Topology mifanentana amin'ny fampiharana maro. Manohana voltase lehibe indrindra hatramin'ny 725V izay manome antoka mahomby amin'ny asa herinaratra avo. Manampy ihany koa izy ireo amin'ny fiarovana amin'ny fahadisoana maro, toy ny fanerena ny herinaratra, hafanana tafahoatra, over-voltage, sy ny short circuit, manatsara ny fahatokisana sy fiarovana amin'ny asa. Miaraka amin'ny frequency switch 66kHz sy herinaratra mahazaka 414W, miantoka fanovàna herinaratra mahomby izy. Anisan'izany ny integration ny switch anatiny, izay manamora ny fanamboarana sy manamaivana ny fanjifana singa ivelany.
TFS764HG Toetra momba ny kalitao sy ny fiarovana
Ity singa ity dia manana Level Sensitivity Hamandoana (MSL) 1 (Unlimited), izay manamafy ny fahatokisana ambony sy tsy mora voakasiky ny hamandoana hafainganam-pandeha mandritra ny fitahirizana sy ny fampiasana. Miasa tsara amin'ny toe-javatra mafana sy mangatsiaka, manomboka hatramin'ny -40°C ka hatramin'ny 150°C, izay miantoka faharetana sy fahombiazan'ny fampiharana maharitra.
TFS764HG Fifanarahana
Ny fomba fametrahana Through Hole amin'ny TFS764HG dia mahafeno fepetra amin'ny fampiharana PCB isan-karazany. Manome fahafahana amin'ny famolavolana samihafa mba hifanaraka amin'ny layout sy ny endrika fampiharana maro izy io.
TFS764HG Rakitra PDF datasheet
Manana datasheet ofisialy momba ny modely TFS764HG izahay. Raha mila mombamomba feno sy mazava, azafady alao alalana ny datasheet azo avy amin'ny pejy vokatra ankehitriny, mba hahazoana antoka fa manana ny vaovao rehetra ilaina amin'ny fanamboarana sy ny fanamboarana ianao.
