Ny MCP2562T-E/SN dia transceiver CAN (Controller Area Network) avo lenta sy haingana novolavolain’i Microchip Technology, natao manokana hanomezana fifandraisana mafy orina sy azo itokisana amin’ny fitaovana fiara sy rafitra indostrialy. Izy io dia singa tsy miangona mandroso mifampitohy amin’ny rafitra CAN, ahafahana mandefa angona tsy misy fikorontanana eo amin’ny microcontroller sy ny node ao amin’ny tamba-jotra CAN.
Amin’ny maha transceiver half-duplex azy, ny fitaovana dia manohana ny protocol CAN miaraka amin’ny fahamarinan’ny famantarana sy fanoherana tabataba tsara. Miasa izy amin’ny mari-pamantarana hafanana manelanelana avy amin’ny -40°C hatramin’ny 125°C, ka mahatonga azy ho mety amin’ny tontolo iainana mafy sy miovaova, toy ny ao amin’ny fiara, fitantanana indostrialy, ary rafitra embedded. Ny transceiver dia mahazaka voltage 4.5V ka hatramin’ny 5.5V, izay mifanaraka amin’ny rafitra maro samihafa.
Ny endri-javatra lehibe amin’ity modely ity dia ny hysteresis receiver 200mV izay manatsara ny fahasarahan’ny famantarana sy manakana ny tabataba elektromagnetika, ary ny fonosana mikatona amin’ny endrika 8-SOIC surface-mount, izay manampy amin’ny fampidirana mahomby ao amin’ny PCB sy ny toerana kely vola. Tsy misy firaka manarona ny fitaovana, ary manaraka ny fenitra RoHS izany, izay mifanaraka amin’ny fenitry ny tontolo iainana sy ny fitsipika vaovao.
Ny tombony lehibe an’i MCP2562T-E/SN dia ny fahafahany mifanerasera tsara, ny famoahana elektromagnetika ambany, ary ny fanohanana ny haingam-pandeha amin’ny fandefasana angona. Izy io dia manao antoka fa mifandray tsara amin’ny tontolo misy herinaratra mavesatra, mampihena ny fahadisoana amin’ny fandefasana angona, sy mitazona ny fahamarinan’ny fifandraisana.
Ny ankamantatra fampiharana azy dia ao amin’ny elektronika fiara, rafitra fanaraha-maso indostrialy, robotika, sensors manan-tsaina, ary tambajotra fifandraisana embedded. Manome fahafaha-manao maro sy fahamendrehana izy io, ka mahatonga azy ho safidy tsara ho an’ny mpamorona mitady interface CAN bus azo iankinana.
Modely mitovy na solon’y azy dia ahitana an’i MCP2551, SN65HVD232, ary TJA1050, izay manolotra asa mitovy amin’ny transceiver CAN, saingy miaraka amin’ny toetra manokana samihafa.
Ny haavon’ny fahatsapan’ny hamandoana (MSL) an’ity fitaovana ity dia 3, midika izany fa ilaina fikarakarana manokana rehefa miasa na manao fikarakarana azy mandritra ny famokarana sy fanampiana, ho fiarovana ny faharetany sy ny fahombiazan’ny faharetany maharitra.
MCP2562T-E/SN Toetra ara-teknika fototra
Ny MCP2562T-E/SN dia transceiver CAN haingam-pandeha ambony, manampy amin'ny fifandraisana eo amin'ny mpanara-maso protocol CAN sy ny bus CAN roa tariby. Izy dia afaka mandefa sy mandray antontan'isa ary frame lavitra na mahazatra, miaraka amin'ny hafainganam-pandeha hatramin'ny 1 Mbps. Manan-kery amin'ny fanaraha-maso ny fiovana amin'ny bus CAN sy ny fiarovana amin'ny fotoana mahery loatra amin'ny fandefasana TXD, ny MCP2562T-E/SN dia miantoka fifandraisana matanjaka amin'ny tontolo misy tabataba. Izy koa dia manohana sehatra malalaka amin'ny herinaratra sy ny fanohanana ny fomba fidirana mahazatra, izay mahatonga azy ho tsara ho an'ny rafitra 12V sy 24V.
MCP2562T-E/SN Habe fonosana

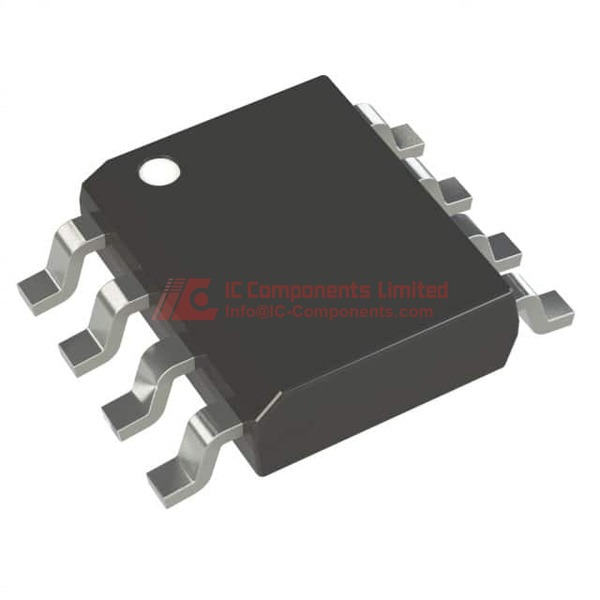

Ny fonosana avy amin'ny mpanamboatra dia 8-SOIC, ejihany encapsulation SOP8. Fonosana cut tape (CT) izy io, manampy amin'ny fanamafisana ny fahamendrehana sy ny fanamorana ny fametrahana. Mety amin'ny fitaovana sy ara-pitaovana indostrialy ny habeny, izay mahafa-po ny fepetra takian'ny orinasa sy ny mpanamboatra.
MCP2562T-E/SN Fampiharana
Natao ho an'ny fampiharana fiara sy tambajotra indostrialy izy io, ny MCP2562T-E/SN dia manome vahaolana tsara amin'ny fanamafisana sy fifandraisana eo amin'ireo kojakoja elektrika amin'ny rafitra sy tontolo misy tabataba. Izy dia afaka miara-miasa tsara amin'ny rafitra fiara sy ny rafitra indostrialy mitaky fifandraisana tsy mitsahatra sy azo antoka.
MCP2562T-E/SN Endri-javatra
Ny MCP2562T-E/SN dia misy ny fahafahana mandefa na mandray frame data mahazatra sy lavitra, miaraka amin'ny hafainganam-pandeha hatramin'ny 1 Mbps. Manana fitaovana detect transition ao amin'ny bus CAN sy ny fiarovana amin'ny timeout data (TXD) dominant izy, izay miantoka fifandraisana am-paharetana sy azo antoka na dia amin'ny tontolo misy tabataba. Manohana sehatra herinaratra sy fomba fidirana mahazatra, mahatonga azy ho mora ampiasaina amin'ny rafitra 12V sy 24V.
MCP2562T-E/SN Toetra momba ny kalitao sy ny fiarovana
Fitaovana tsy misy tixy sy mifanaraka amin'ny fenitra RoHS izy io, izay manampy amin'ny fiarovana ny tontolo iainana. Mampiseho ny Moisture Sensitivity Level (MSL) amin'ny 3 (168 ora), ary manana hysteresis 200mV ny receiver, izay manatsara ny fanoherany ny tabataba sy ny fitombenany amin'ny rivotra tsy fahalavorary.
MCP2562T-E/SN Fifanarahana
Mifanaraka tsara amin'ny mpanara-maso protocol CAN izy io, izay midika fa afaka miara-miasa amin'ny rafitra CAN rehetra mahazatra sy mifanaraka amin'ny fenitra izy.
MCP2562T-E/SN Rakitra PDF datasheet
Raha mila fampahalalana teknika feno momba ny MCP2562T-E/SN, toy ny diagram-iny, fitsipika ary fanamarihana fampiharana, dia atao tsara ny misintona ny datasheet PDF avy amin'ny tranokalanay. Manolotra datasheet tena matoky sy mialoha ny antsipirihany izahay hanampy anao tena hahatakatra ny vokatra.
